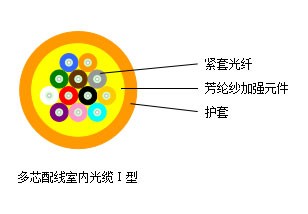

结 构
![多芯配线室内光缆Ⅰ型---SJA009 多芯配线室内光缆Ⅰ型---SJA009]()
特 点
● 具有较好的机械和环境性能;
● 阻燃(或不延燃)性能满足标准的要求;
● 护套的机械物理性能满足相关标准的要求;
● 柔软、灵活、接续方便,并支撑大容量数据传输;
● 满足市场和用户的各种要求。
光缆参数
48光纤芯数 | 光缆尺寸 (mm) | 光缆重量 (kg/km) | 允许拉伸力(N) | 允许压扁力(N/100mm) | 最小弯曲半径(mm) | 适用温度范围(℃) |
长期 | 短暂 | 长期 | 短暂 | 动态 | 静态 |
4 | 5.0 | 19.0 | 130 | 440 | 200 | 1000 |
20D |
10D |
-20~+60 |
6 | 5.2 | 23.0 | 130 | 440 | 200 | 1000 |
8 | 5.5 | 26.0 | 130 | 440 | 200 | 1000 |
12 | 6.5 | 36.5 | 200 | 660 | 200 | 1000 |
16 | 7.5 | 44.5 | 200 | 660 | 200 | 1000 |
24 | 8.2 | 54.5 | 200 | 660 | 200 | 1000 |
36 | 9.0 | 72.0 | 200 | 660 | 200 | 1000 |
|
|
|
48 | 10.5 | 90.0 | 200 | 660 | 200 | 1000 |
|
|
|
注:1 表中所有数值均作为参考,若数值有增改,恕不另行通知; 2 表中光缆尺寸和光缆重量是以紧套光纤采用ф0.9外径时得到的; 3 D为圆形光缆外径; 4 采用G.657光纤时,静态弯曲半径为5D。 |
用户定制
● 光纤种类:单模G.652、G.655或G.657光纤,多模A1a或A1b光纤,或其它型号及种类的光纤;
● 光纤芯数:光缆中光纤的芯数;
● 护套材料:阻燃聚氯乙烯(PVC)、低烟无卤阻燃聚烯烃(LSZH)、含卤阻燃聚烯烃(ZRPO)、聚氨酯(TPU)或其它商定材料;
● 护套颜色:(包括缆中光纤的颜色)按标准规定的颜色,也可是其它商定颜色;
● 光缆尺寸:标称光缆尺寸,也可是其它商定尺寸;
● 交货长度:1km或2km,也可是其它商定长度;
● 其它要求:商定的其它特殊要求。
