产品介绍:
光缆结构图光纤参数编号项目单位参数G.652D1模场直径1310nmμm9.2±0.41550nmμm10.4±0.52包层直径μm124.8±0.73包层不圆度%≤0.74芯/包层同心度误差μm≤0.55涂覆层直径μm245±56涂覆盖不圆度%≤6.07包层/涂覆层同心度误差μm≤12.08光缆截止波长nmλcc≤12609衰减系数1310nmdB/km≤0.41550nmdB/km≤0.3光缆参数项目指标光纤芯数48着色涂覆光纤外径250±15μm颜色蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿子缆单元外径2.9±0.1mm材料PVC颜色黄标识〈1〉~〈4〉加强元件Kevlar(4*4*1110+6*1580)外护套外径9.0mm±0.5mm材料PVC颜色黄光缆机械和环境性能项目单位参数值拉伸(长期)N200拉伸(短期)N600压扁(长期)N/10cm300压扁(短期)N/10cm1000最小弯曲半径(动态)mm20D最小弯曲半径(静态)mm10D工作温度℃-20~+70储存温度℃-20~+70
面料:
产品类型:
特性:
应用范围:
造型师:
化妆师:
录像团队:
后期制作:
型号:
型号:
咨询热线:
产品详情:

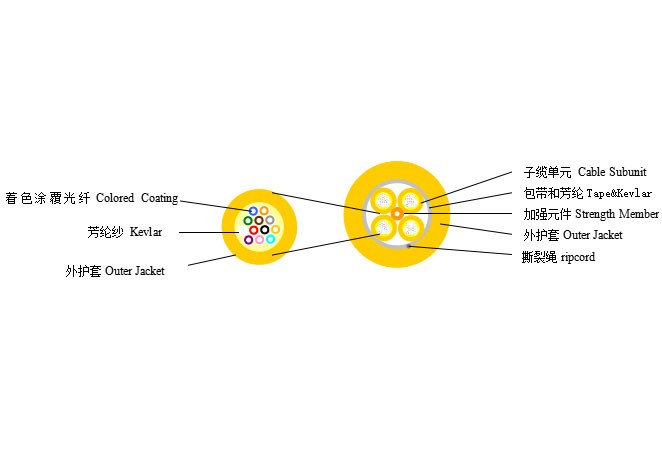

光缆结构图
![四十八芯干式结构室内光缆 四十八芯干式结构室内光缆]()
光纤参数
编号
| 项目 | 单位 | 参数 |
G.652D |
1
| 模场直径 | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 |
2 | 包层直径 | μm | 124.8±0.7 |
3 | 包层不圆度 | % | ≤0.7 |
4 | 芯/包层同心度误差 | μm | ≤0.5 |
5 | 涂覆层直径 | μm | 245±5 |
6 | 涂覆盖不圆度 | % | ≤6.0 |
7 | 包层/涂覆层同心度误差 | μm | ≤12.0 |
8 | 光缆截止波长 | nm | λcc≤1260 |
9
| 衰减系数 | 1310nm | dB/km | ≤0.4 |
1550nm | dB/km | ≤0.3 |
光缆参数
项目
| 指标 |
光纤芯数 | 48
|
着色涂覆光纤 | 外径 | 250±15μm |
颜色 | 蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿 |
子缆单元 | 外径 | 2.9±0.1mm |
材料 | PVC |
颜色 | 黄 |
标识 | 〈1〉~〈4〉 |
加强元件 | Kevlar(4*4*1110+6*1580) |
外护套
| 外径 | 9.0mm±0.5mm |
材料 | PVC |
颜色 | 黄 |
光缆机械和环境性能
项目 | 单位 | 参数值 |
拉伸(长期) | N | 200 |
拉伸(短期) | N | 600 |
压扁(长期) | N/10cm | 300 |
压扁(短期) | N/10cm | 1000 |
最小弯曲半径(动态) | mm | 20D |
最小弯曲半径(静态) | mm | 10D |
工作温度 | ℃ | -20~+70 |
储存温度 | ℃ | -20~+70 |
2018
-
10
-
26
价格:

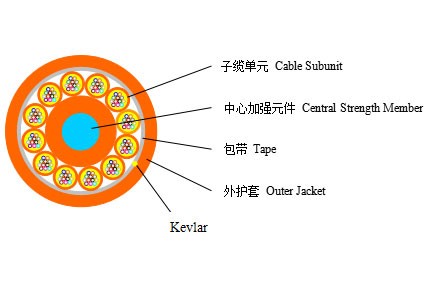

光缆结构图光纤参数编号项目单位参数G.657A21模场直径1310nmμm8.6±0.41550nmμm9.6±0.52包层直径μm125.0±0.73包层不圆度%≤0.74芯/包层同心度误差μm≤0.55涂覆层直径μm245±56涂覆层不圆度%≤6.07包层/涂覆层同心度误差μm8光缆截止波长nmλcc≤12609衰减系数1310nmdB/km≤0.41550nmdB/km≤0.310宏弯附加衰减1turn×7.5mm radius @1550nmdB≤0.41turn×7.5mm radius @1625nmdB≤0.8光缆参数项目指标光纤芯数384(16*24)子缆单元外径3.0±0.2mm壁厚0.4±0.1mm材料OFNP(PVC)加强元件Kevlar护套外径15.2±1.5mm壁厚0.45±1.0mm材料LSZH光缆机械和环境性能项目单位参数值拉伸(长期)N500拉伸(短期)N1200压扁(长期)N/10cm300压扁(短期)N/10cm1000最小弯曲半径(动态)mm20D最小弯曲半径(静态)mm10D安装温度℃-10~+60工作温度℃-20~+60储存温度℃-20~+60
2018
-
10
-
26
价格:
光缆结构图光纤参数编号项目单位参数OM2OM3 10G-3001芯径μm50.0±2.550.0±2.52包层直径μm125.0±1.0125.0±1.03芯不圆度%≤5.0≤5.04包层不圆度%≤1.0≤1.05芯/包层同心度误差μm≤1.5≤1.56涂覆层直径μm242±5242±57涂覆层不圆度%≤6.0≤6.08包层/涂覆层同心度误差μm9满注入带宽850mmMHz·km≥700≥15001300mmMHz·km≥500≥50010有效带宽850mmMHz·km≥850≥20001300mmMHz·km≥500≥50011衰减系数850mmdB/km≤3.5≤3.01300mmdB/km≤1.5≤1.512光纤的其它参数满足IEC 60793-2的要求。光缆参数项目指标光纤芯数12(8+4)着色涂覆光纤外径颜色OM3 10G-300蓝、橙、绿、棕、黄、紫、粉红、青绿(OM2)灰、白、红、黑护套外径3.0±0.1mm材料OFNP颜色青绿 Aqua光缆重量9 kg/km光缆机械和环境性能项目单位参数拉伸(长期)N100拉伸(短期)N200压扁(长期)N/10cm100压扁(短期)N/10cm500最小弯曲半径(动态)mm45最小弯曲半径(静态)mm30安装温度℃0~+7...
2018
-
10
-
25
价格:
光缆结构图光纤参数编号项目单位参数G.652D1模场直径1310nmμm9.2±0.41550nmμm10.4±0.52包层直径μm124.8±0.73包层不圆度%≤0.74芯/包层同心度误差μm≤0.55涂覆层直径μm245±56涂覆盖不圆度%≤6.07包层/涂覆层同心度误差μm≤12.08光缆截止波长nmλcc≤12609衰减系数1310nmdB/km≤0.41550nmdB/km≤0.3光缆参数项目指标光纤芯数48着色涂覆光纤外径250±15μm颜色蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿子缆单元外径2.9±0.1mm材料PVC颜色黄标识〈1〉~〈4〉加强元件Kevlar(4*4*1110+6*1580)外护套外径9.0mm±0.5mm材料PVC颜色黄光缆机械和环境性能项目单位参数值拉伸(长期)N200拉伸(短期)N600压扁(长期)N/10cm300压扁(短期)N/10cm1000最小弯曲半径(动态)mm20D最小弯曲半径(静态)mm10D工作温度℃-20~+70储存温度℃-20~+70
2018
-
10
-
26
价格:
光缆结构图光纤参数编号项目单位参数G.657A11模场直径1310mmμm8.6±0.41550mm9.8±0.52包层直径μm125.0±0.73包层不圆度%≤0.84芯/包层同心度误差μm≤0.55涂覆层直径μm245±56涂覆层不圆度%≤6.07包层/涂覆层同心度误差μm8光缆截止波长nmλcc≤12609衰减系数1310mmdB/km≤0.351550mm≤0.2010宏弯附加衰减1turn×10mm radius @1550nmdB≤0.51turn×10mm radius @1625nmdB≤1.5光缆参数 项目指标光纤芯数144着色涂覆光纤外径250±15μm颜色蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿子缆单元外径2.9±0.1mm材料PVC颜色黄加强元件Kevlar标识〈1〉~〈12〉中心加强元件FRP外护套外径17.0±0.5mm材料PVC颜色黄光缆机械和环境性能项目单位参数值拉伸(长期)N500拉伸(短期)N1200压扁(长期)N/10cm300压扁(短期)N/10cm1000最小弯曲半径(动态)mm20D最小弯曲半径(静态)mm10D安装温度℃-10~+60工作温度℃-20~+60储存温度℃-20~+60
